Как мы делаем фильтр для воды, который не меняют 10 лет

Мы собираем фильтры Фибос в Ульяновске. Основа фильтра — латунный каркас, на который намотана нить в стеклянной оболочке с зазором 1 мкм. Песок и ржавчина остаются на намотке, а при промывке уходят в слив. Поэтому картриджи не нужны: элемент служит 10 лет.

Подобрать фильтр за 5 вопросов Купить от 16 990 ₽

Сертификат ГОСТ Р 51871-2002
Гарантия 1 год

Смотреть, как делают фильтр

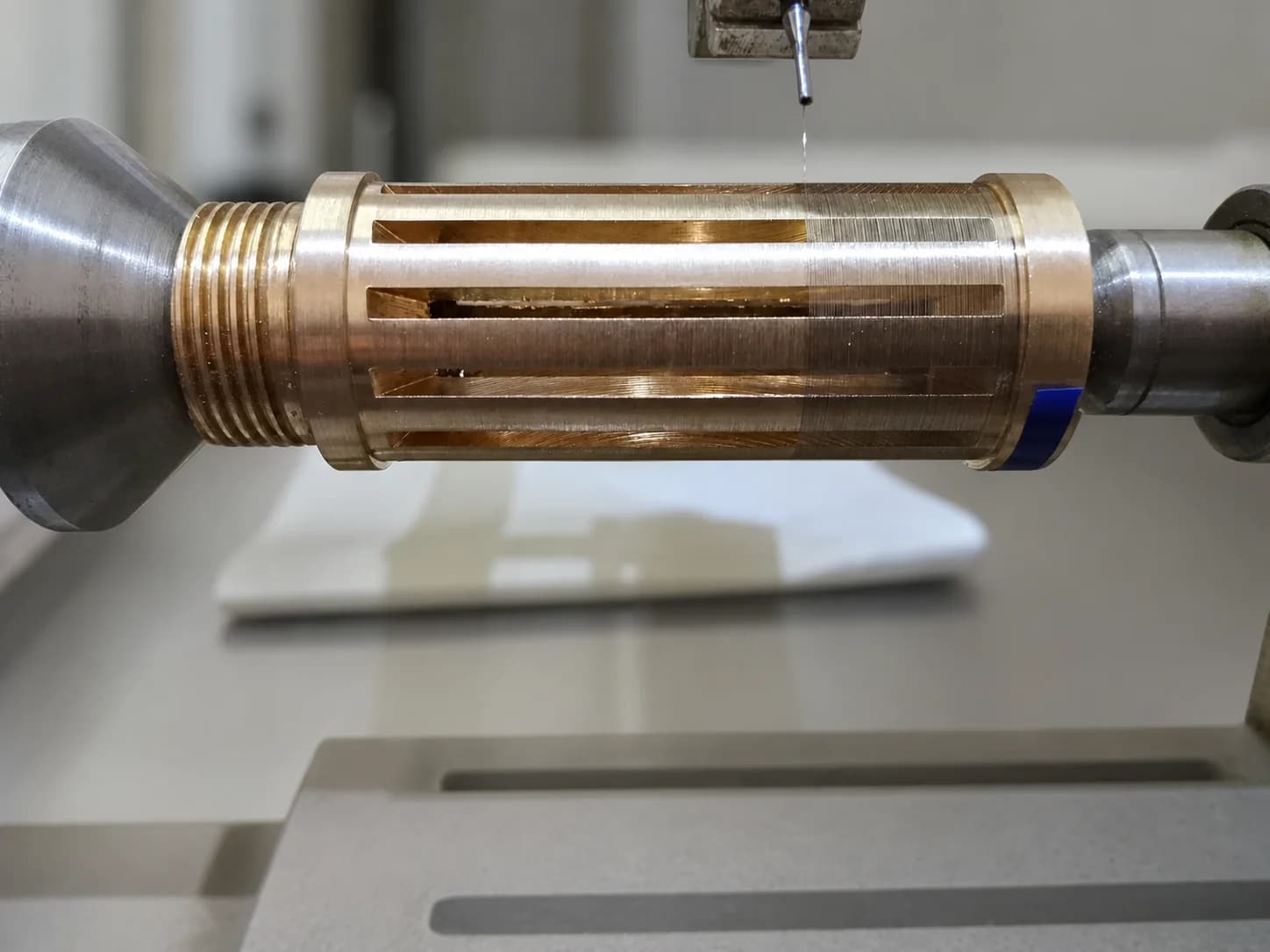

Микропровод наматывается на латунный каркас фильтрующего элемента — Фото 01 · Намотка микропровода

1 мкм: песок и ржавчина остаются в фильтре
10 лет: без замены элемента
до 95 °C: для холодной и горячей воды

Четыре этапа

Как производим фильтр

Фильтр Фибос делают в четыре этапа: нержавеющая нить в стеклянной оболочке, латунный каркас с окнами для воды, намотка нити с зазором 1 мкм и сборка в латунном корпусе. От каждого этапа зависит, что вы получите дома: песок и ржавчина останутся в фильтре, а сменные картриджи покупать не придётся.

Материал проверил Станислав Березовский, главный инженер-проектировщик

Этапы производства фильтра Фибос: что делают и что это даёт покупателю
Этап	Что делают	Что это даёт вам
1. Нить в стекле	Нержавеющую нить около 25 мкм вытягивают в стеклянной оболочке	Грязь не прилипает к стеклу и уходит в слив за 30 секунд — вместо замены картриджа
2. Каркас	Латунную трубу режут в размер, прорезают окна шириной 1,7 мм и нарезают резьбу	Корпус и каркас — из латуни. Фильтр работает на холодной и горячей воде до 95 °C
3. Намотка	Станок наматывает нить на каркас с зазором 1 мкм между витками	Песок, ржавчина и окалина остаются в фильтре, а не в смесителе, бойлере и стиральной машине
4. Сборка	Элемент вкручивают в латунный корпус и проверяют собранный фильтр	Фильтр ставят на входе воды примерно за 30 минут. Гарантия 1 год, срок службы 10 лет

Микропровод

Нить в стеклянной оболочке

Основа фильтра — микропровод: нержавеющая нить толщиной около 25 мкм в сплошной оболочке из стекла. Её вытягивают методом Тейлора—Улитовского — как это происходит, видно в ролике ниже.

Стекло здесь не для красоты: к нему не прилипает грязь. Всё, что задержал фильтр, уходит в слив, когда вы на 30 секунд открываете промывной кран — раз в 1–2 недели.

Метод Тейлора—Улитовского

Металл внутри стеклянной оболочки

Сердцевина: нержавеющая нить около 25 мкм
Оболочка: сплошной слой стекла

01
Нагрев
Металл плавят индукционным нагревом внутри стеклянной трубки, стекло размягчается.
02
Вытягивание
Из размягчённой зоны тянут стеклянный капилляр, металл заполняет его.
03
Охлаждение
Нить остывает, стекло сплошной оболочкой покрывает металл.
04
Намотка
Готовый микропровод непрерывно наматывается на катушку.

Каркас

Латунный каркас и корпус

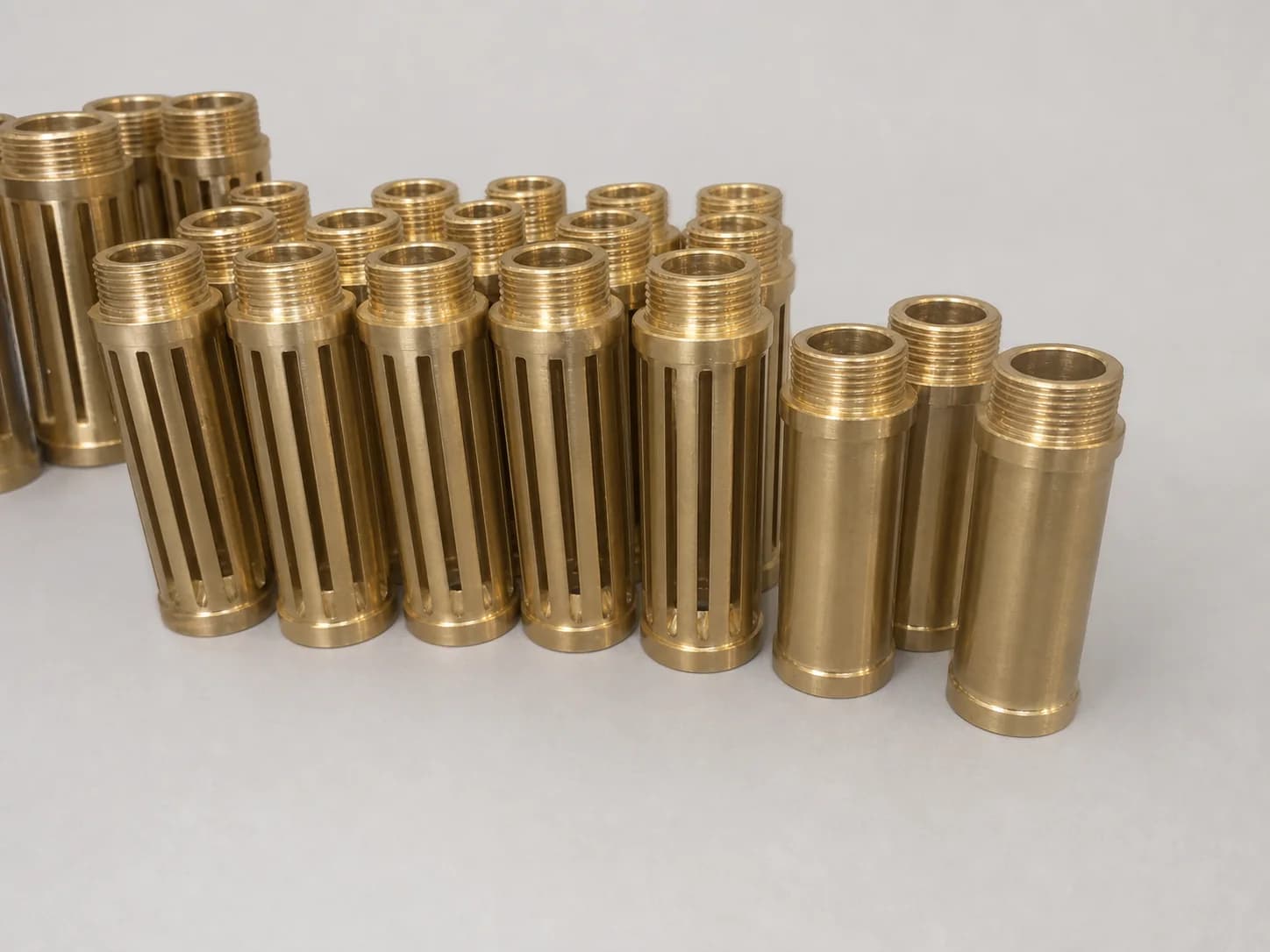

Каркас фильтрующего элемента и корпус фильтра мы делаем из латуни. Трубу режем в размер, прорезаем в стенке продольные окна шириной 1,7 мм и нарезаем резьбу. Через окна вода проходит к намотке.

Фильтр работает на холодной и горячей воде до 95 °C, поэтому его ставят и на ввод горячей воды.

Станок наматывает тонкий микропровод на латунный каркас — Фото 03 · Намотка фильтрующего слоя

Намотка

Наматываем нить с зазором 1 мкм

Станок укладывает нить на каркас так, что между витками остаётся зазор 1 мкм. Вода проходит, а песок, ржавчина и окалина остаются снаружи — не в смесителе, бойлере и стиральной машине.

Для сравнения: сетчатый фильтр задерживает частицы от 50–100 мкм, картриджный — от 5–20 мкм.

99,1%

частиц размером 0,8–100 мкм по массе задержал фильтр в испытании ОАО «Технопарк Слава». Открыть протокол 2016 года

Сборка

Собираем и проверяем фильтр

Готовый элемент вкручиваем в латунный корпус и проверяем собранный фильтр. Дальше он работает у вас: его ставят один раз на входе воды, после счётчиков, и очищенная вода идёт на кухню, в душ, в бойлер и стиральную машину.

Установка занимает около 30 минут. Гарантия — 1 год, а сам элемент служит 10 лет.

Заготовки и готовые микропроволочные фильтрующие элементы — Фото 04 · Элементы готовы к сборке

Фильтр Фибос-3 установлен на водопроводе в техническом помещении частного дома — Фото 05 · Фибос-3 после установки в доме

Фотогалерея

Внутри производства

Оборудование, обработка латуни, намотка и готовые фильтрующие элементы.

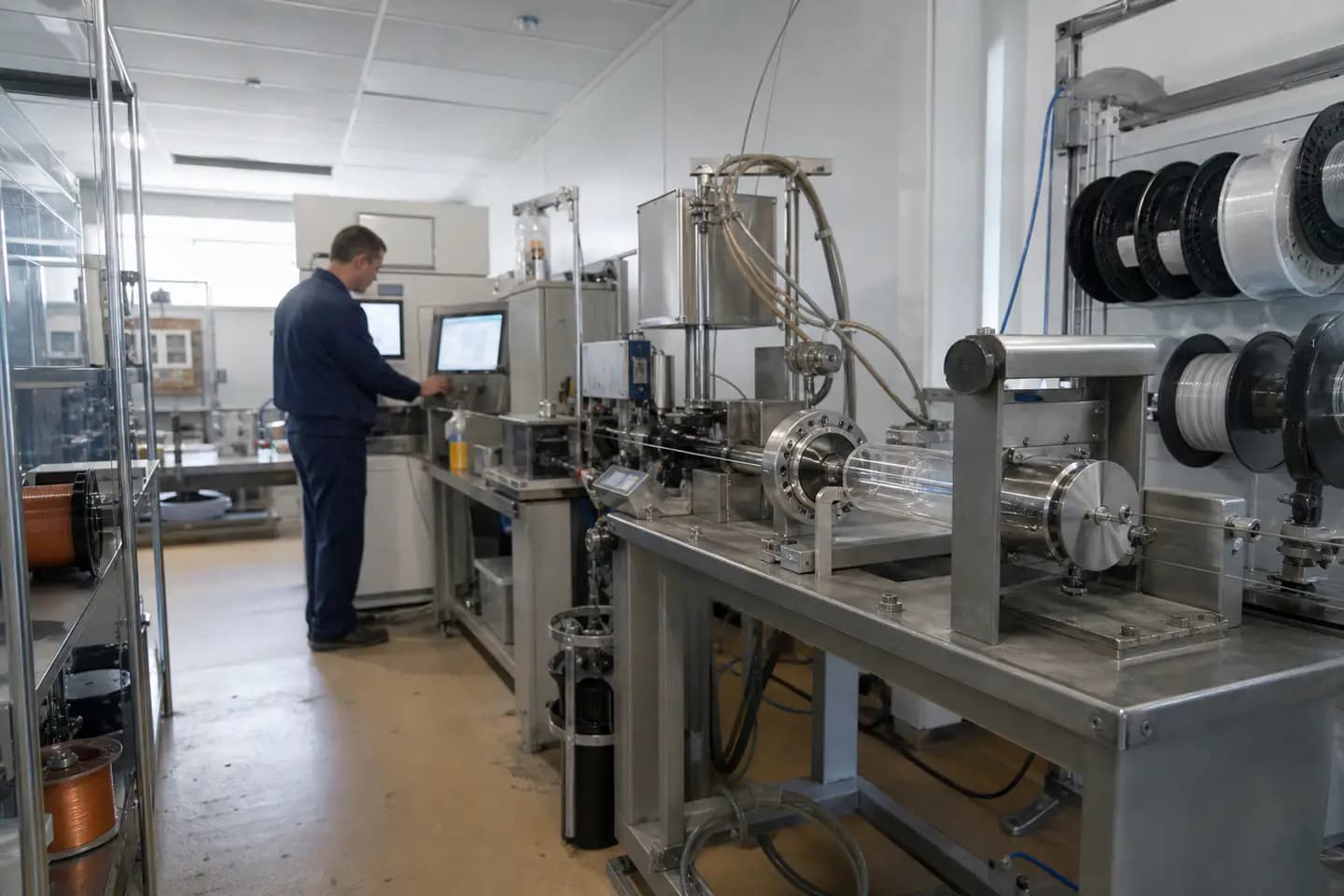

Участок производства микропровода с оператором у панели управления

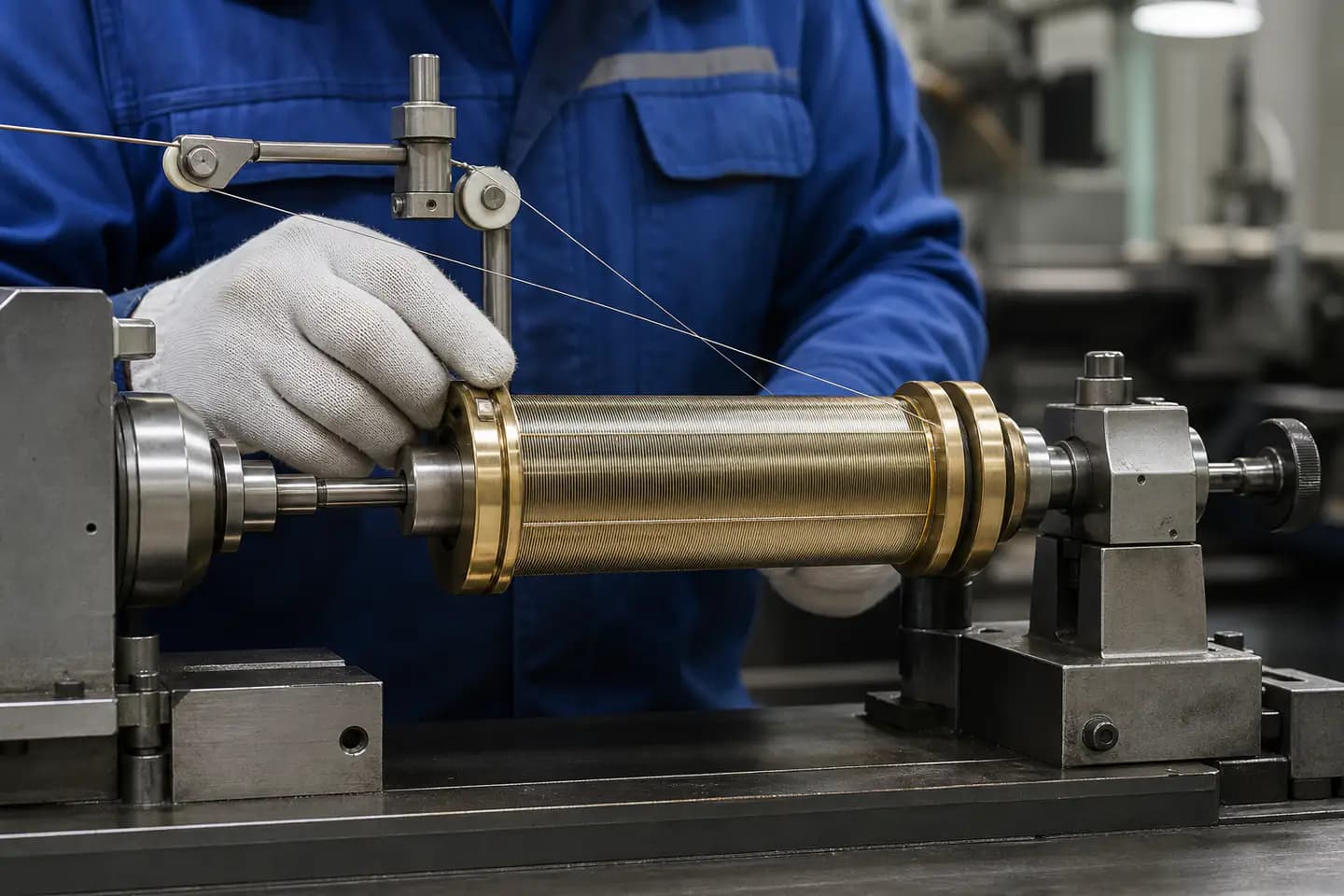

Оператор настраивает станок для намотки микропровода на латунный каркас

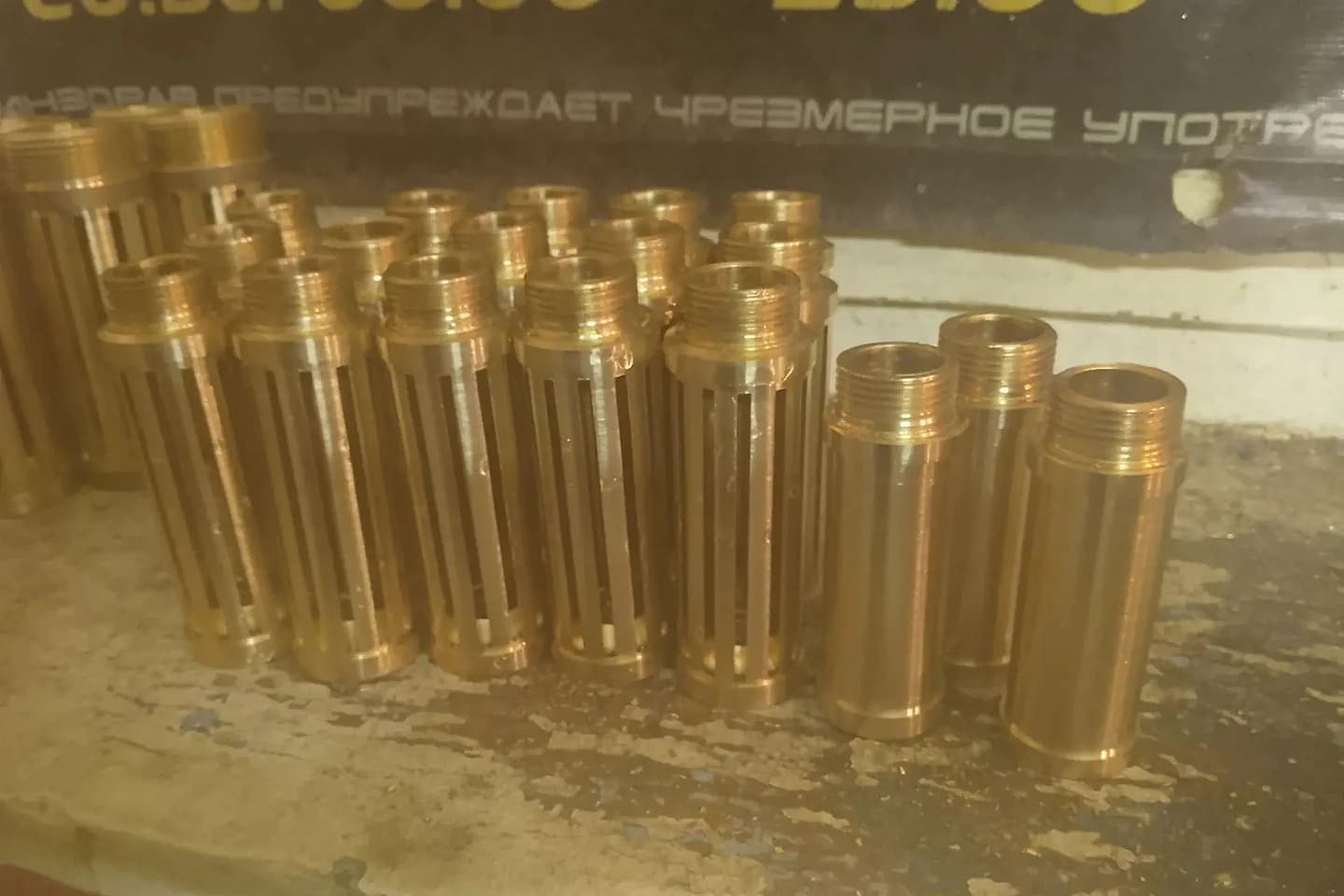

Латунные каркасы фильтрующих элементов после механической обработки

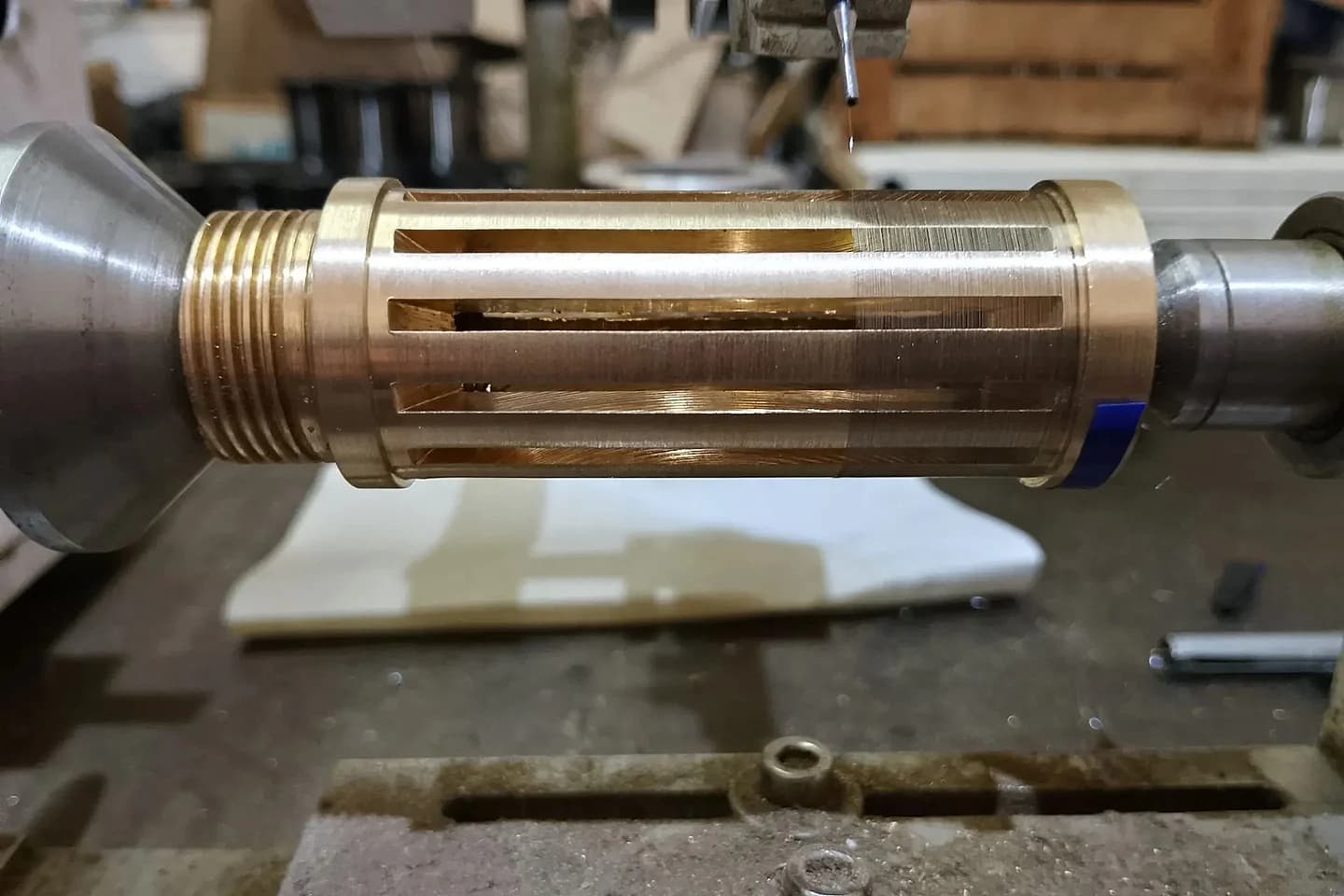

Фильтрующий элемент Фибос на станке во время намотки микропровода

Готовые фильтрующие элементы Фибос перед сборкой

Проверка

Документы

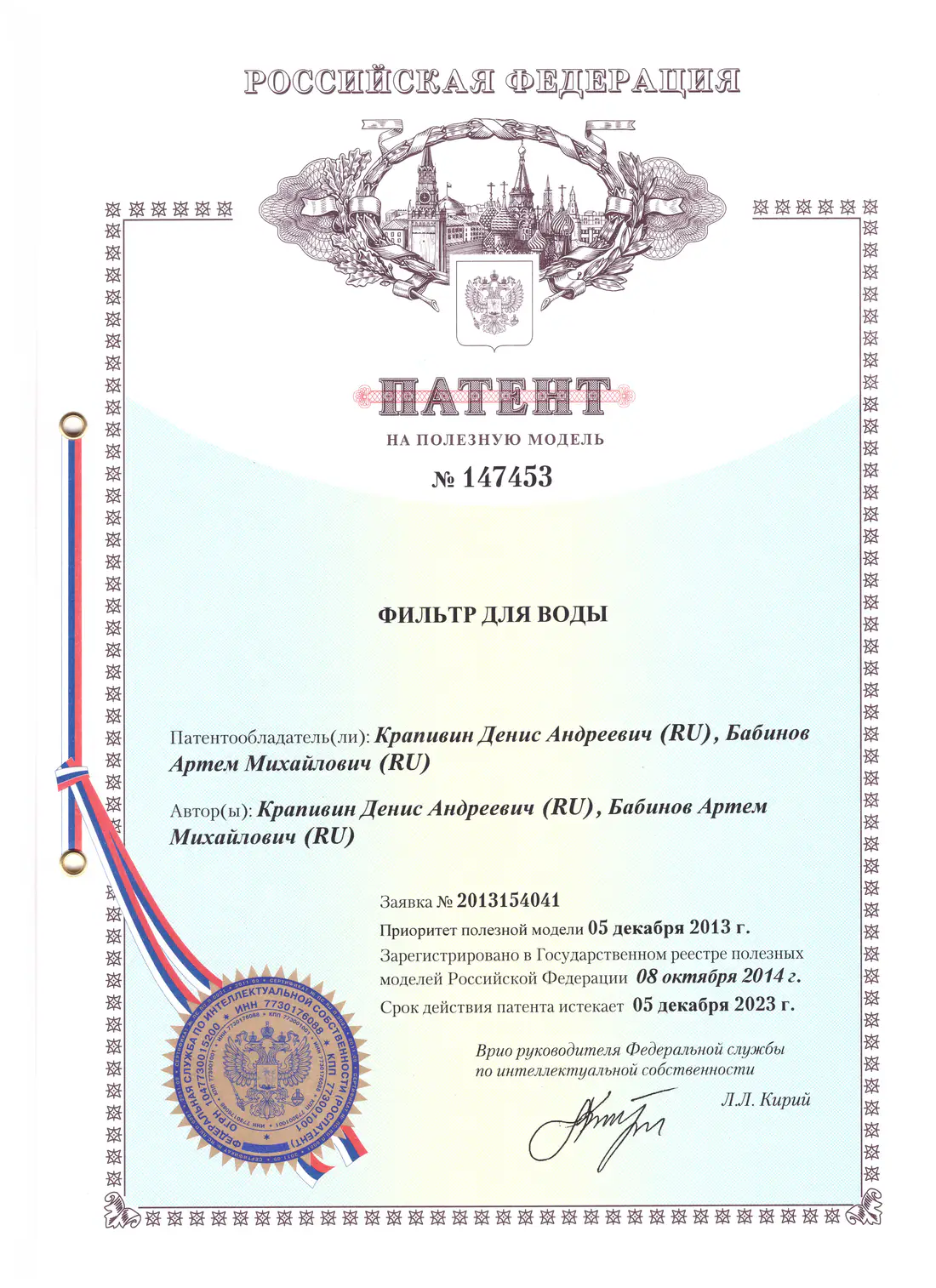

Фильтры «Фибос» серийного выпуска соответствуют ГОСТ Р 51871-2002 — это подтверждает сертификат № РОСС RU.МЛ10.Н00185. Тонкость очистки проверяла лаборатория ОАО «Технопарк Слава». В основе фильтра — запатентованная технология.

Фибос — лауреат премии «Лучшее для России — 2017» в номинации «Фильтры для воды». ECO BEST AWARD 2019 назвала Фибос продуктом года в области энерго- и ресурсосбережения. Сканы документов и дипломов собраны на странице «Сертификаты и испытания».

Годы работы

10 лет без расходов и замен

Тонкость очистки подтверждена лабораторным испытанием. Фибос-40 применяют в инкубационном цехе форелевой фермы «Калужское». Сменных картриджей у механического фильтра нет: расходы можно сравнить в калькуляторе.

Иллюстрация к кейсу форелевой фермы «Калужское»

Кейс · Форелевая ферма «Калужское»

Фибос-40 в инкубационном цехе форелевой фермы.

ООО Сельхоз «Калужское» использует Фибос-40 для очистки воды в инкубационном цехе. В карточке объекта указана производительность 40 м³/ч.

Посмотреть кейс

Сколько стоит вода без картриджей

За 5 лет при 10 м³ холодной воды в месяц

Картриджная магистральная система: 48 150 ₽
Фибос-1 — один раз, без сменных картриджей: 16 990 ₽

Посчитать для своей семьи

Вопросы

Вопросы о том, как сделан Фибос

Не нашли ответа — позвоните. Консультация бесплатная.

Где делают фильтры Фибос?

Фильтры мы собираем и проверяем в Ульяновске: обрабатываем латунные каркасы, наматываем нить с зазором 1 мкм и собираем фильтр в латунном корпусе.

Почему в Фибос не нужно менять картриджи?

Сменного картриджа внутри нет. Элемент — латунный каркас с намотанной нитью в стеклянной оболочке. Грязь к стеклу не прилипает и уходит в слив, когда вы открываете промывной кран на 30 секунд раз в 1–2 недели. Когда пора промыть, подскажет падение давления на манометре. Элемент служит 10 лет.

Как понять, что фильтр действительно задерживает грязь?

Когда фильтр набирает грязь, давление на манометре падает, а при промывке осадок уходит в слив. Тонкость очистки проверяла лаборатория ОАО «Технопарк Слава»: фильтр задержал 99,1% частиц размером 0,8–100 мкм по массе.

Что будет, если попадётся брак?

Гарантия — 1 год. Напишите на info@fibos.ru с описанием и номером заказа. Сначала поможем с установкой и промывкой, а если брак подтвердится — заменим фильтр или вернём деньги.

Какую модель выбрать для квартиры или дома?

Модель выбирают по числу точек воды, которые работают одновременно. Фибос-1 — для квартиры до 4 точек, Фибос-3 — для дома или большой квартиры до 8 точек. Подбор за 5 вопросов покажет модель и итоговую цену.

Где посмотреть сертификат и протокол испытаний?

На странице «Сертификаты и испытания»: там сканы сертификата соответствия ГОСТ Р 51871-2002, протокола ОАО «Технопарк Слава», патента и экспертного заключения.
