Правильный монтаж определяет, насколько удобно будет обслуживать фильтр и не останетесь ли вы без воды во время промывки. Ниже — схема обвязки, порядок ступеней и частые ошибки.
Зачем правильный монтаж важен
Магистральный фильтр Фибос чистит всю воду в доме, поэтому от того, как он врезан в трубу, зависит и качество очистки, и удобство обслуживания. Сам фильтр — это проточный самопромывной аппарат механической очистки на аморфном микропроводе: вода проходит сквозь намотку нити толщиной 25 мкм, а зазор между витками держит тонкость 1 мкм. Картриджей внутри нет, менять расходники не нужно, заявленный срок службы — 10 лет. Но всё это работает только при грамотной обвязке.
Распространённая ошибка — поставить фильтр на трубу «как получится», без байпаса, без манометров и без отвода в канализацию. Тогда каждое обслуживание превращается в перекрытие воды на весь дом, а загрязнение колбы приходится определять на глаз. Правильная схема снимает эти проблемы заранее: воду можно пустить в обход, перепад давления видно по приборам, а грязь при промывке уходит в дренаж.
Эта статья — обзорная карта монтажа: куда ставить фильтр, как собрать обвязку, в каком порядке выстраивать ступени очистки и что проверить после установки. Конкретные диаметры труб, фитинги и моменты затяжки зависят от вашей разводки — их подбирает сантехник на месте. Если хотите сразу понять, какая модель и схема нужна именно вам, пройдите короткий подбор или напишите в отдел поддержки.
Куда ставить магистральный фильтр
Магистральный фильтр монтируют на входную трубу холодной воды — после счётчика воды, до разводки по дому. В этой точке он перехватывает механические загрязнения на входе и чистит сразу весь поток: и кухню, и санузлы, и стиральную машину, и котёл. Это и есть смысл магистрального решения — одна точка очистки вместо фильтра на каждом кране.
Место выбирают так, чтобы к фильтру был свободный доступ: до колбы нужно дотягиваться рукой для осмотра и обслуживания, рядом должен помещаться слив в канализацию, а вокруг — запас места под запорные краны и манометры. Тесный угол за стиральной машиной для этого не подходит. Подробнее о том, что такое магистральный фильтр и чем он отличается от картриджного и фильтра под мойку, читайте в разборе типов фильтров.
Почему именно после счётчика
Счётчик воды — это узел учёта, и фильтр ставят за ним, чтобы не влиять на показания и не мешать поверке прибора. Если поставить фильтр до счётчика, к нему сложнее получить доступ, а любое вмешательство в участок до прибора учёта в многоквартирном доме обычно запрещено правилами. Поэтому правильная точка — сразу за счётчиком, на общем вводе холодной воды.
Квартира, коттедж и скважина

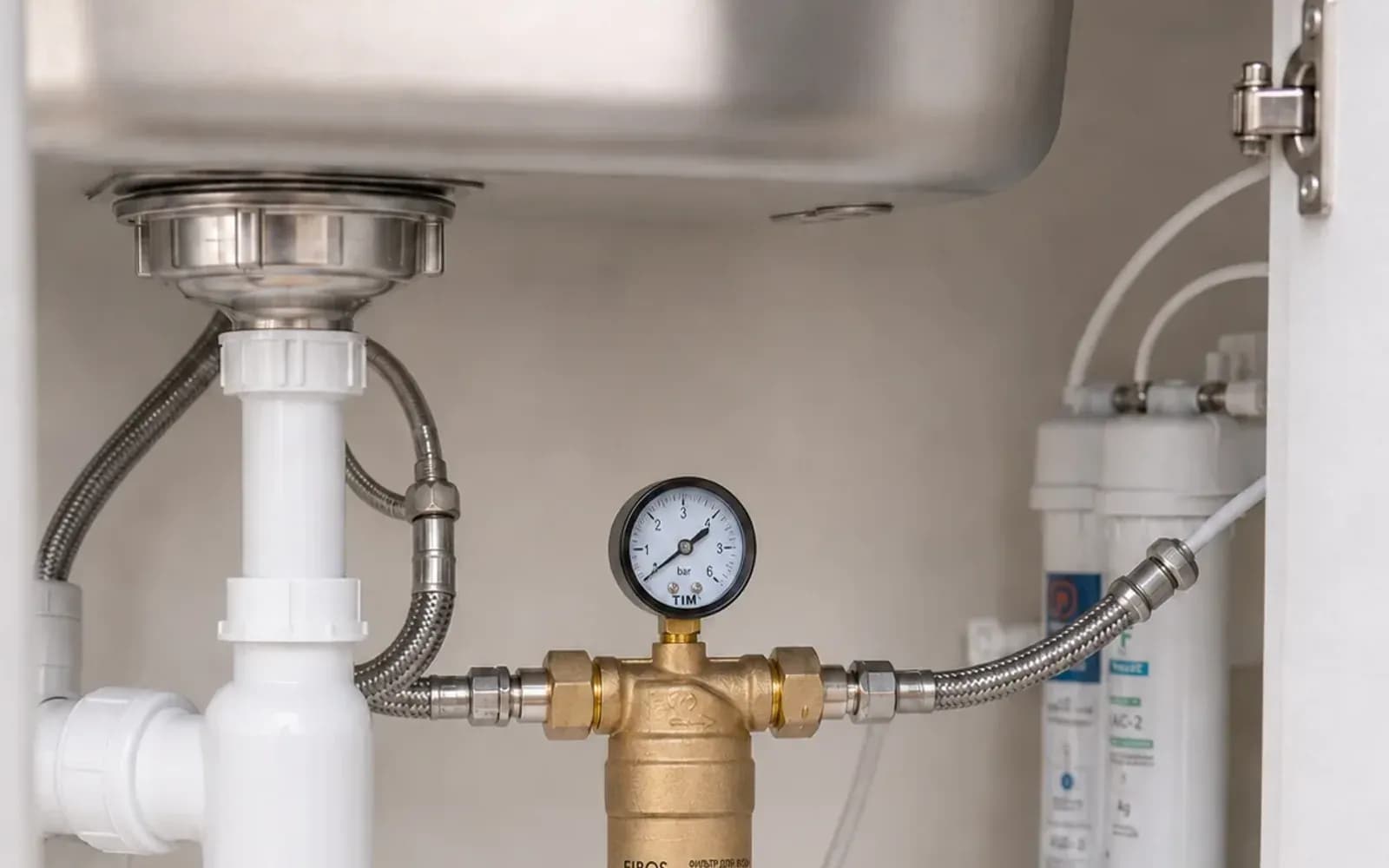

В квартире фильтр обычно ставят в сантехническом коробе или нише, где проходит ввод холодной воды; здесь чаще всего подойдёт Фибос-1 на 1 м³/ч. В коттедже точка установки — на вводе в дом или в котельной, после ввода из скважины или колодца; там разбор воды больше, поэтому смотрят на Фибос-3 или Фибос-5. Как выбрать модель под дом и источник, разобрано в материале как выбрать фильтр для воды и в решениях для коттеджа и для скважины.
Схема обвязки: байпас, манометры, дренаж
Грамотная обвязка — это не сам фильтр, а узел вокруг него: запорные краны, обводная линия (байпас), манометры до и после фильтра и отвод дренажа в канализацию. Каждый элемент решает свою задачу, а вместе они делают обслуживание фильтра простым и безопасным для всего дома.
Базовый порядок монтажа выглядит так. Конкретные диаметры и фитинги подбирает сантехник под вашу разводку — ниже только логика сборки, а не размеры.
- Перекрыть воду на вводе (при необходимости — на стояке).
- Поставить запорный кран до места установки фильтра.
- Собрать байпас — обводную линию с отдельным краном параллельно фильтру.
- Врезать фильтр после счётчика, по направлению потока, указанному на корпусе.
- Установить манометры до и после фильтра.
- Поставить запорный кран после фильтра.
- Подвести отвод от дренажного крана фильтра к канализации.
- Открыть воду, проверить соединения на герметичность и снять показания манометров.
Зачем нужен байпас
Байпас — это обводная линия, которая пускает воду в обход фильтра. Когда фильтр нужно обслужить, осмотреть или временно снять, вы перекрываете краны до и после него, открываете байпас — и вода продолжает идти в дом, минуя фильтр. Без байпаса любое вмешательство означает, что весь дом остаётся без воды на время работ. Поэтому обводную линию закладывают в схему сразу, даже если кажется, что фильтр трогать придётся редко.
Манометры до и после фильтра
Два манометра — до фильтра и после него — показывают перепад давления на колбе. Когда фильтр чистый, давление до и после почти одинаковое. По мере того как на намотке накапливается грязь, давление после фильтра падает, и разница растёт: это сигнал, что колба загрязнилась и пора промывать. Манометры превращают «на глаз» в понятную цифру и помогают не пропустить момент обслуживания. Фибос-1 и Фибос-3 по паспорту работают при 0,5–16 бар; если в доме слабый напор, проверьте его калькулятором давления и загляните в материал о давлении в водопроводе.
Дренаж в канализацию
Фибос — самопромывной фильтр: при промывке грязь с намотки уходит наружу через промывной кран. Чтобы этот сброс не лился на пол, к дренажному крану подводят отвод в канализацию — и тогда промывка становится делом нескольких секунд: открыли кран, грязь ушла в слив, закрыли. Как именно проходит промывка и как часто её делать, разобрано в материале как промывать фильтр и в описании технологии самопромывки.
Подготовка к монтажу
Перед тем как браться за инструмент, стоит спланировать узел целиком. Сначала определяют точку врезки на вводе холодной воды после счётчика и проверяют, что вокруг хватит места под обвязку: байпас, два манометра, запорные краны и отвод дренажа. Если места впритык, лучше выбрать соседний участок трубы, чем потом обслуживать фильтр в неудобном углу.
Дальше уточняют, какая вода в доме и нужны ли дополнительные ступени. Если в воде только механические загрязнения — ржавчина, песок, окалина, взвеси, — достаточно одного Фибос. Если же анализ показывает растворённый хлор, растворённое железо или повышенную жёсткость, в схему сразу закладывают место под сорбентные картриджи и при необходимости под магнитный преобразователь. Что именно в вашей воде, подскажет расшифровка анализа и материал про анализ воды; норматив по показателям — в пилляре нормы воды.
Заранее проверяют и напор: Фибос-1 и Фибос-3 по паспорту работают при 0,5–16 бар (у Фибос-5 рабочее давление сверяют по паспорту модели), а потери давления на самом фильтре составляют примерно 10%. Если в доме и так слабый напор, эти потери лучше учесть на этапе планирования. Оценить давление помогает калькулятор давления, а понять расход воды в доме — калькулятор расхода: от него зависит, какая модель потянет ваш дом — Фибос-1 на 1 м³/ч, Фибос-3 или Фибос-5.
Ориентация и место установки

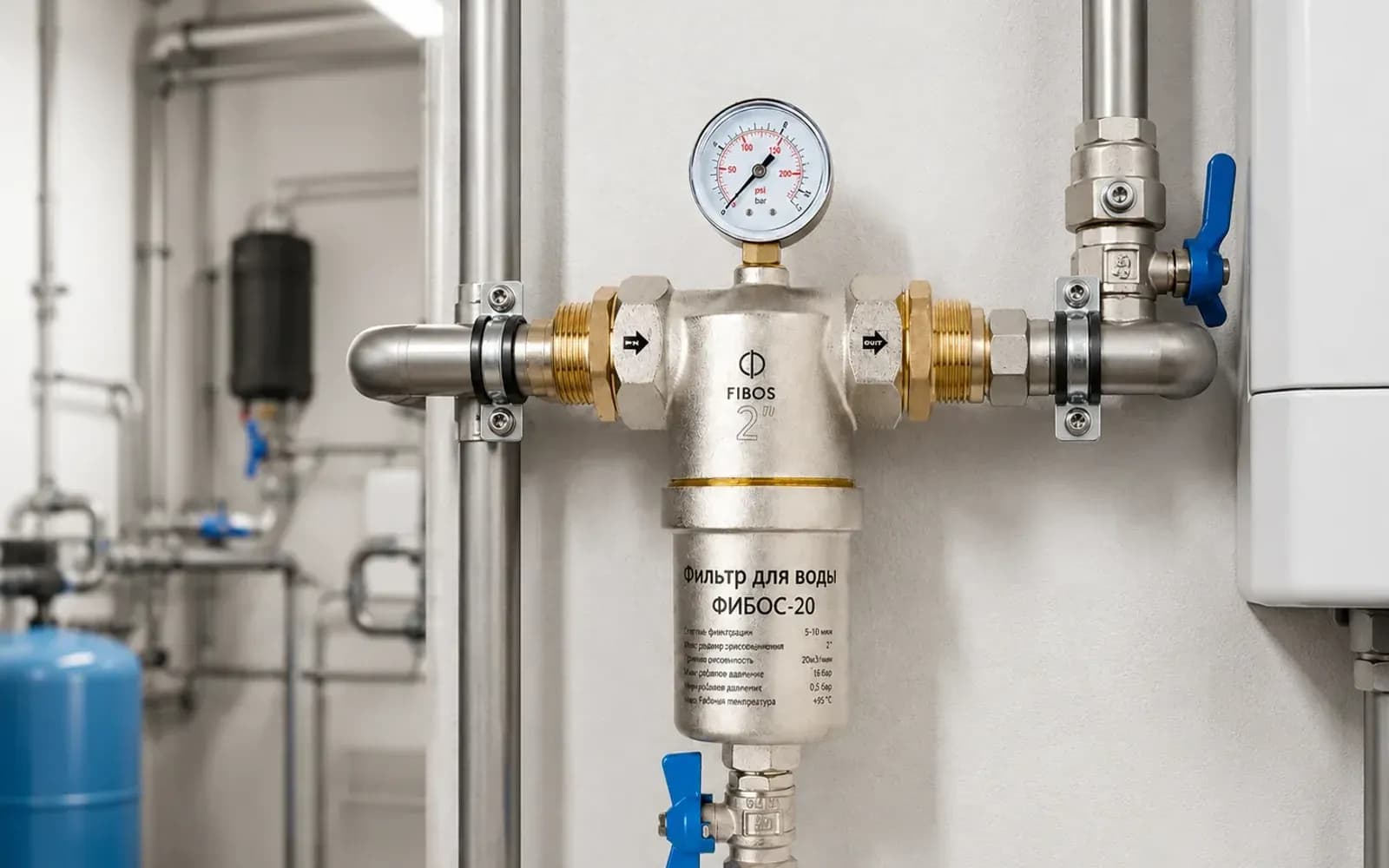

У магистрального фильтра есть направление потока — на корпусе указано, с какой стороны вода входит, а с какой выходит. Врезать фильтр нужно строго по этой стрелке, иначе самопромывка не сработает как задумано. Это первое, что проверяют при монтаже.
Колба фильтра должна оставаться доступной для осмотра и обслуживания: к ней подходят, чтобы посмотреть на состояние намотки, открыть дренажный кран при промывке и при необходимости снять колбу. Поэтому фильтр не замуровывают в стену и не зажимают вплотную к другим узлам — вокруг оставляют рабочий зазор. Если в доме холодный неотапливаемый участок (например, ввод на даче), его утепляют, чтобы зимой вода в фильтре и трубах не замерзала.
Сам фильтр и обвязку крепят так, чтобы вес узла не висел на трубе: тяжёлый фильтр на длинном плече без опоры со временем расшатывает соединения. Опору и способ крепления подбирает монтажник под конкретную стену и разводку — универсального размера тут нет, и выдумывать его не стоит.
Самостоятельно или с мастером
Установить магистральный фильтр может сантехник — это типовая работа по врезке в водопровод. Если у вас есть базовые сантехнические навыки, монтаж реально выполнить и самостоятельно, но с двумя обязательными условиями: перекрыть воду (в квартире — на стояке, по согласованию с управляющей компанией) и аккуратно герметизировать все резьбовые соединения. Спешка и плохая герметизация — главная причина протечек после установки.
Решение «сам или мастер» зависит не от фильтра, а от вашей разводки. Если ввод воды в свободном доступе, труба стандартная и есть запас места под обвязку — задача по силам аккуратному домашнему мастеру. Если же ввод спрятан, требуется переделка участка или вы не уверены в герметизации — проще пригласить сантехника, чем потом устранять протечку. В любом случае схему обвязки (байпас, манометры, дренаж) закладывают одинаково.
Если сомневаетесь, какая модель и схема подойдут под ваш дом, источник и напор, начните с подбора по параметрам или напишите в отдел поддержки Фибос — подскажут конфигурацию под вашу ситуацию.
Когда лучше позвать мастера
Есть ситуации, где самостоятельный монтаж рискован и проще сразу обратиться к сантехнику. Это случаи, когда нужно перепаивать или резать металлические трубы, когда ввод воды зашит в стену или короб, когда участок требует переделки под обвязку, а также когда вы не уверены, что сможете надёжно загерметизировать резьбу. Цена ошибки здесь — протечка на вводе, которая может затопить и вашу квартиру, и соседей снизу. В коттедже к мастеру стоит обратиться и тогда, когда фильтр ставят в связке с другими ступенями (магнит, сорбентные картриджи, осмос) — правильную последовательность и обвязку всей системы удобнее доверить специалисту.
Порядок ступеней в системе очистки
Фибос — это механическая очистка: он задерживает то, что крупнее 1 мкм. Сюда входят известь, песок, глина, ржавчина, окалина, торф, взвеси, нефтепродукты и окисленное железо Fe³⁺. Реагентов в фильтре нет, воду он не обеззараживает и на микроорганизмы не рассчитан.
Чего Фибос не делает — так это не убирает растворённые вещества: растворённый хлор и сероводород, растворённое двухвалентное железо Fe²⁺ и соли жёсткости проходят сквозь механический фильтр. Для них нужны другие ступени, и порядок их установки имеет значение. Если в системе несколько узлов, их выстраивают в такой последовательности.
- Магнитный преобразователь (МП) — на ХВС или ГВС, предпочтительно ближе к защищаемой технике. Меняет форму кристаллов накипи, чтобы они меньше прилипали к стенкам и нагревателям. Он не убирает соли жёсткости из воды: после него анализ покажет ту же жёсткость, что и до. Это профилактика накипи, а не умягчение.
- Грубый предфильтр — перед фильтром тонкой очистки иногда ставят грубую механику, чтобы снять крупный мусор и не нагружать основной фильтр.
- Фибос — основная механическая очистка до 1 мкм.
- Сорбентные картриджи — после Фибос. Угольный убирает растворённый хлор и запах, обезжелезивающий — растворённое железо, умягчающий — соли жёсткости. Их ставят за механикой, чтобы взвеси не забивали сорбент раньше времени.
- Обратный осмос — при необходимости питьевой воды на кухне, последней ступенью на отдельном кране.
Что делает магнитный преобразователь
Магнитный преобразователь МП размещают на ХВС или ГВС; рекомендуем ближе к защищаемой технике. Он влияет на форму кристаллов солей жёсткости, чтобы накипь меньше нарастала на ТЭНах и стенках труб — это профилактика накипи. Важно понимать честно: он не удаляет соли из воды. Если после МП сдать воду на анализ, жёсткость останется прежней. Поэтому МП — не замена умягчению, а дополнительная мера против отложений. Линейка: МП-1 — 11 990 ₽, МП-3 — 12 990 ₽, МП-5 — 19 990 ₽. Подробнее — в разборе магнитной технологии и материале про жёсткость воды.
Сорбентные картриджи после Фибос
Если в воде есть растворённый хлор, запах, растворённое железо или повышенная жёсткость, после Фибос ставят сорбентные картриджи под конкретную задачу: угольный — против хлора и запаха, обезжелезивающий — против растворённого железа, ионообменная смола — против солей жёсткости. Механику ставят первой не случайно: если взвеси и ржавчина пойдут сразу в сорбент, он забьётся куда быстрее. Что именно растворено в вашей воде, показывает расшифровка анализа, а как его читать — материал как читать анализ воды.
Подключение автоматики слива
Промывку Фибос можно проводить вручную — открыл дренажный кран, грязь ушла в канализацию, закрыл. Но для удобства на дренаж можно поставить автоматику слива, которая будет промывать фильтр сама по расписанию, без вашего участия.
Бытовая автоматика работает от питания на батарейках AAA и настраивается на интервал промывки от 4 до 96 часов; каждая промывка длится около 30 секунд и расходует примерно 1,5–2 литра воды. Есть и кнопка принудительной промывки — если нужно почистить фильтр прямо сейчас, не дожидаясь расписания. Для этого на дренаж монтируют автопривод. Как настроить интервал под свою воду, разобрано в материале как промывать фильтр.
Типичные ошибки монтажа
Большинство проблем после установки — не из-за фильтра, а из-за обвязки. Зная типичные ошибки заранее, их легко обойти ещё на этапе планирования схемы.
- Нет байпаса. Без обводной линии каждое обслуживание оставляет дом без воды. Байпас закладывают сразу.
- Фильтр врезан против потока. Направление указано стрелкой на корпусе; против неё самопромывка работает неправильно.
- Нет манометров. Без них загрязнение колбы определяют на глаз и пропускают момент промывки.
- Дренаж не выведен в канализацию. Тогда промывка заливает пол, и её откладывают — фильтр зарастает.
- Нет доступа к колбе. Замурованный или зажатый фильтр невозможно осмотреть и обслужить.
- Плохая герметизация резьбы. Самая частая причина протечек сразу после установки.
- Сорбент поставлен до механики. Картридж забивается взвесями раньше срока — механика всегда идёт первой.
- Холодный участок не утеплён. На неотапливаемом вводе вода зимой может замёрзнуть.
Проверка после установки
После сборки узла воду открывают постепенно и проходят по короткому чек-листу — так протечку или ошибку замечают сразу, а не через неделю по мокрому пятну на потолке у соседей.
- Открыть воду плавно и осмотреть все соединения — ни одно не должно подтекать.
- Проверить направление потока по стрелке на корпусе фильтра.
- Снять показания манометров до и после фильтра — на чистом фильтре перепад минимальный.
- Проверить байпас: перекрыть фильтр, открыть обводную линию — вода должна идти в дом.
- Сделать пробную промывку через дренажный кран и убедиться, что сброс уходит в канализацию.
- Если стоит автоматика слива — запустить принудительную промывку и проверить срабатывание.
Первая промывка и дальнейшее обслуживание
Первую промывку лучше сделать сразу после установки, особенно если в трубах был ремонт и в воде много окалины и ржавчины. Дальше частоту промывок подбирают под состояние воды: где грязи больше — чаще, где вода чище — реже; ориентир даёт перепад давления на манометрах. Картриджи менять не нужно — их в Фибос нет, обслуживание сводится к промывке. Подробный режим разобран в материалах как промывать фильтр и ресурс фильтра.
Итог: с чего начать установку
Правильный монтаж магистрального фильтра сводится к нескольким принципам: ставить после счётчика на вводе холодной воды, собрать обвязку с байпасом, манометрами и отводом дренажа в канализацию, врезать по направлению потока и оставить доступ к колбе. Если в воде есть растворённые примеси, ступени выстраивают по порядку: магнит — предфильтр — Фибос — сорбентные картриджи — при необходимости осмос. Сам Фибос служит до 10 лет без замены картриджей — их в нём просто нет.
Конкретную модель и схему удобнее подбирать под ваш дом, источник и напор. Пройдите подбор по параметрам, оцените разовые и долгосрочные затраты в калькуляторе стоимости владения или напишите в отдел поддержки — помогут собрать систему и обвязку под вашу воду. Общий разбор выбора — в материале о выборе фильтра и базе знаний.
