Схема монтажа магистрального фильтра: коротко

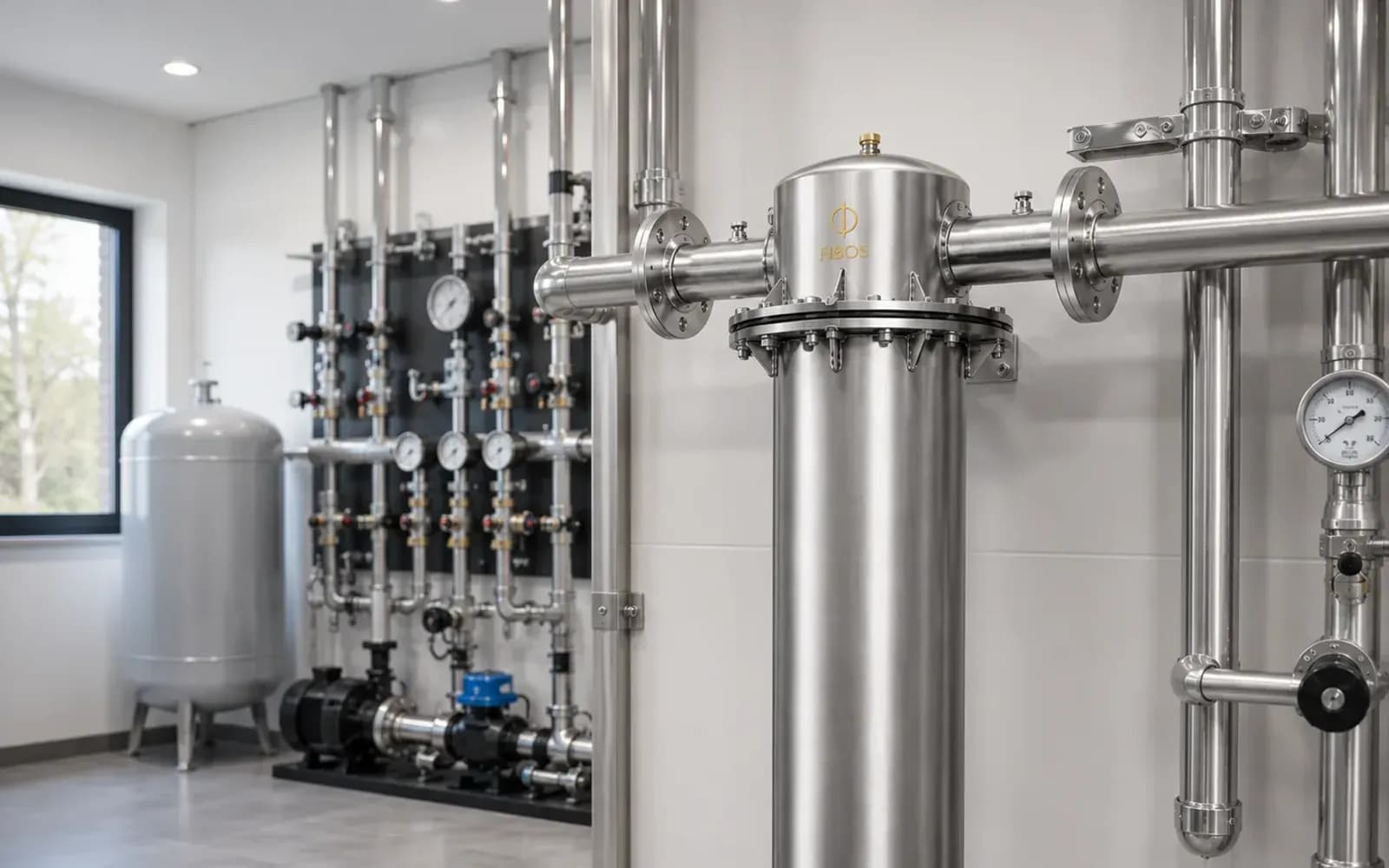

Магистральный фильтр ставят на входную трубу холодной воды сразу после счётчика, до разводки по квартире или дому. Так одна точка очистки защищает всю сантехнику, бытовую технику и последующие ступени водоподготовки. Узлы идут в строгом порядке: запорный кран, грубый предфильтр, сам Фибос, дренажный отвод в канализацию для самопромыва, манометры до и после, запорный кран на выходе.
Корпус ставят строго по стрелке направления потока, нанесённой на нём. Перепутать направление легко, а последствия серьёзны: фильтр против стрелки работает не в расчётном режиме — хуже держит частицы, а промывка не очищает его как задумано. Стрелка — главный ориентир, который проверяют до затяжки соединений.
Фибос — проточный самопромывной фильтр механической очистки на аморфном микропроводе: нить толщиной 25 мкм намотана так, что зазор между витками равен 1 мкм. Картриджей внутри нет, поэтому схема обвязки заточена не под замену расходника, а под слив накопленной грязи в канализацию. Это определяет состав узлов: без дренажного отвода самопромыв работать не будет.
Ниже разберём схему по узлам, правильную последовательность ступеней очистки в системе, подключение дренажа и нумерованный порядок монтажа. Базовую теорию о том, зачем фильтр ставят на магистраль, мы оставляем обзорному разделу об установке и материалу про магистральные фильтры.
Узлы схемы и их назначение
Схема обвязки магистрального фильтра состоит из нескольких обязательных и нескольких желательных узлов. Обязательные обеспечивают работу и обслуживание, желательные делают эксплуатацию удобнее и нагляднее. Разберём каждый по назначению, без привязки к конкретным размерам резьбы и моделям фитингов — это зависит от вашей трубы и подбирается на месте.
Главный принцип: каждый узел должен оставаться доступным для руки и ключа. Фильтр, краны, манометры и дренаж нельзя зашивать в стену наглухо — их обслуживают, осматривают и при необходимости перекрывают. Поэтому место под обвязку планируют заранее, с запасом для доступа.
| Узел | Назначение | Обязателен |
|---|---|---|
| Запорный кран до фильтра | перекрыть подачу на обслуживание | да |
| Грубый предфильтр | снять крупный мусор перед тонкой ступенью | желателен |
| Фибос (тонкая ступень) | механическая очистка до 1 мкм | да |
| Дренажный отвод в канализацию | слив грязи при самопромыве | да |
| Манометр до и после | контроль перепада давления | желателен |
| Запорный кран после фильтра | отсечь фильтр от разводки | да |
| Байпас (обводная линия) | подать воду в обход фильтра на время обслуживания | желателен |
Запорные краны и предфильтр
Два запорных крана — до и после фильтра — нужны, чтобы отсечь корпус от системы на время обслуживания. Без них любое снятие колбы или ревизия превращается в перекрытие всего стояка. С кранами вы изолируете участок и работаете спокойно, а вода в остальном доме при наличии байпаса остаётся.
Грубый предфильтр перед тонкой ступенью желателен там, где вода несёт крупный мусор: песок, окалину, хлопья ржавчины. Он снимает основную грязь, и тонкая намотка Фибос дольше держит чистоту между промывами. На относительно чистой городской воде предфильтр иногда опускают, но на скважине он почти обязателен. Подробнее о подборе ступеней — в разделе о выборе фильтра.
Манометры до и после
Манометр до фильтра и манометр после показывают давление на входе и выходе. Разница между ними — перепад — растёт по мере загрязнения намотки: чем больше грязи на витках, тем сильнее падает давление на выходе. По росту перепада понимают, что пора запускать промыв.
Это самый честный индикатор загрязнения: он не зависит от календаря, а отражает реальное состояние фильтра. Как читать перепад и когда промывать, подробно разобрано в разделе о промывке. На бытовых моделях с автоматикой слива промыв запускается сам по таймеру, но манометры всё равно полезны для контроля.
Байпас в схеме
Байпас — обводная линия в обход фильтра — желательный, но очень удобный узел схемы. Он позволяет перекрыть фильтр кранами до и после, а воду пустить мимо него по обводной трубе. Так фильтр обслуживают, не оставляя дом без воды: пока корпус снят или промывается вручную, поток идёт по байпасу.
Для квартиры с одним санузлом байпас не обязателен, а для дома с постоянным проживанием его закладывают сразу. Подробно про обводную линию, запорную арматуру и режимы переключения — в отдельном разделе про байпас и обвязку. В этой же статье байпас показан в общей таблице узлов как часть полной схемы.
Порядок ступеней очистки в системе
Если в системе несколько ступеней очистки, важен их порядок. Каждая следующая ступень тоньше предыдущей и должна получать уже частично очищенную воду — иначе она быстро забивается. Порядок выстраивают от грубого к тонкому, а растворённые примеси снимают сорбентными картриджами после механики.
Канонический порядок выглядит так: магнитный преобразователь, затем грубый предфильтр, затем Фибос как тонкая механическая ступень, дальше сорбентные картриджи (угольный против хлора, обезжелезивающий, умягчающий) и в самом конце, на питьевой линии у мойки, обратный осмос. Каждая ступень решает свою задачу, и менять их местами нельзя.
Здесь важно понимать границы Фибос. Это механический фильтр: он задерживает твёрдые частицы крупнее микрона — известь, песок, глину, ржавчину, окалину, торф, взвеси, нефтепродукты, окисленное железо Fe³⁺. Он не убирает растворённый хлор, растворённое железо Fe²⁺ и соли жёсткости — это задача следующих сорбентных ступеней. Магнитный преобразователь в начале цепочки тоже не удаляет соли из воды: он меняет форму кристаллизации накипи, и анализ после него покажет ту же жёсткость.
| № | Ступень | Что снимает |
|---|---|---|
| 1 | Магнитный преобразователь | меняет форму накипи (соли не удаляет) |
| 2 | Грубый предфильтр | крупный мусор, песок |
| 3 | Фибос | взвеси, ржавчина, ил до 1 мкм |
| 4 | Угольный картридж | растворённый хлор, запах |
| 5 | Обезжелезивающий, умягчающий | растворённое железо, жёсткость |
| 6 | Обратный осмос (на мойке) | финишная питьевая очистка |
Подключение дренажа в канализацию
Самопромыв — ключевая особенность Фибос: вместо замены картриджа намотку периодически промывают, и грязь уходит через промывной кран в канализацию. Поэтому отвод дренажа — не опция, а обязательный узел схемы. Без него грязи некуда деться, и весь смысл самопромывного фильтра теряется.
Дренажный выход фильтра подводят к канализации — к ближайшему сливу или отдельному отводу. На бытовых моделях слив управляется автоматикой: блок на батарейках AAA открывает дренаж по интервалу от 4 до 96 часов на 30 секунд, сбрасывая 1,5–2 литра воды с грязью. Есть и принудительная промывка кнопкой, когда хочется сбросить грязь вне расписания.
На моделях без встроенной автоматики на дренаж можно поставить автопривод, который будет открывать кран по расписанию, или промывать вручную поворотом крана. В любом случае физически дренаж должен быть подведён к канализации до запуска воды — иначе при промыве вода польётся на пол. Как именно работает самопромыв изнутри, разобрано в технологии самопромывки.
Порядок монтажа по шагам
Сборка обвязки идёт от перекрытия воды до проверки на течь. Ниже — обобщённая последовательность шагов без привязки к конкретным размерам и фитингам: их подбирают под вашу трубу. Если опыта работы с сантехникой нет, монтаж лучше доверить мастеру — об этом подробно в разделе про установку своими руками.
Главное на этом этапе — не спешить и проверять направление потока по стрелке на каждом узле. Большинство проблем рождается именно из-за невнимательности при сборке: перепутанное направление, забытый дренаж, неаккуратная герметизация. Типичные ошибки и их последствия мы собрали в отдельном разделе про ошибки монтажа.
- Перекрыть подачу воды на стояке или на вводе и сбросить остаточное давление, открыв ближайший кран.
- Наметить место установки с запасом для доступа к фильтру, кранам и манометрам.
- Установить запорный кран до фильтра, при необходимости — грубый предфильтр.
- Закрепить корпус Фибос строго по стрелке направления потока, аккуратно загерметизировав резьбовые соединения.
- Подключить дренажный отвод от фильтра к канализации.
- Установить манометры до и после фильтра, запорный кран на выходе, при желании — байпас.
- Медленно подать воду, осмотреть все соединения и убедиться в отсутствии течи.
- Запустить первую промывку (или дождаться автоматической) и проверить, что грязь уходит в дренаж.
Какую модель ставить на магистраль
Схема обвязки одинакова для всей линейки, отличается только производительность фильтра под объём потребления. Для квартиры берут Фибос-1 на 1 м³/ч за 16 990 ₽, для дома — Фибос-3 за 19 990 ₽, для коттеджа и небольших объектов — Фибос-5 за 29 990 ₽. Тонкость у всех одна — 1 мкм, потери напора около 10%, ресурс намотки 10 лет. Рабочее давление Фибос-1 и Фибос-3 по паспорту — 0,5–16 бар, у Фибос-5 его сверяют по паспорту модели.
Подобрать производительность под количество точек водоразбора и одновременный расход помогает калькулятор расхода, а оценить стоимость владения в сравнении с картриджными системами — калькулятор TCO. Если непонятно, какая модель нужна, быстрее всего пройти короткий подбор по нескольким вопросам о доме и воде. По вопросам монтажа и подбору комплектующих можно обратиться в контакты.
